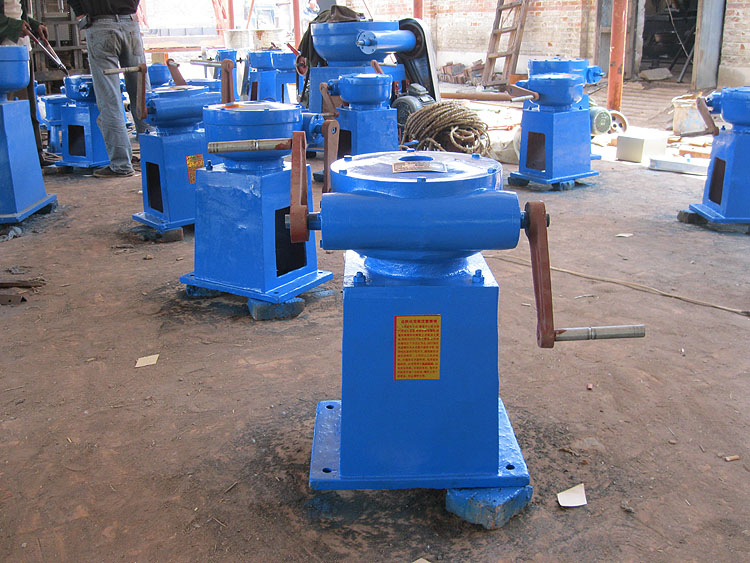

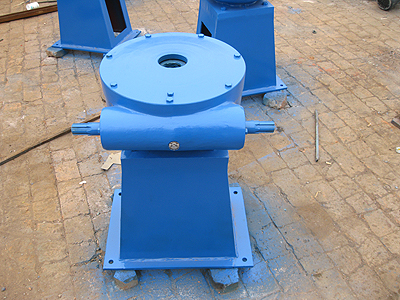

手搖啟閉機 又稱為手動螺桿啟閉機,它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在_位置。并且配有防盜嘴及專用扳手,具有防盜水功 能.螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。



安裝步驟：
手動螺桿式啟閉機主要有：LQ手搖式螺桿啟閉機（3T—100T）、LQ手電式螺桿啟閉機（3T—100T）、LQ側搖式螺桿啟閉機（0.3T—5T）、LQ手推式螺桿啟閉機（0.3T—2T）、LQ手扳式螺桿式啟閉機（1.3T—2T）。該系列產品設計合理，操作簡便，靈活，便于安裝，平原山區有電無電均可使用，并具有防盜水功能，安全可靠。主要用于水力水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
手搖啟閉機的安裝步驟

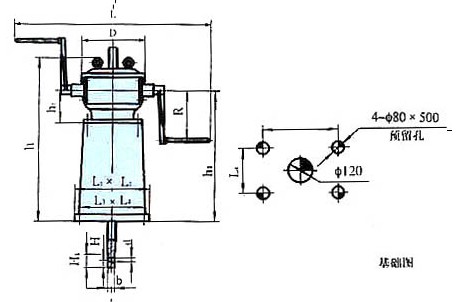

1、在安裝螺桿啟閉機時_要保持底座基礎布置平面水平180º；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。

2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。

3、對于安裝啟閉機的基礎_穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。

4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不_過正負3mm,高程偏差不_過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。

5、 對于產品的電氣設備的安裝，_符合圖紙及說明書的規定，全部電氣設備均可靠的接地。

6、在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。

螺桿啟閉機調試方法及注意事項

1、當啟閉機在無荷載的情況下_三相電流不平衡不_過正負10%，并測出電流值。

2、對于上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。

3、對于啟閉機的主令控制器調整，__閘門升降到上、下限位時的誤差不_過1cm。

4、安裝后，_要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。手搖啟閉機的保養操作人員_掌握啟閉機的結構、性能與操作方法，并有_的機械知識，以確保機器的正常運轉。 操作前，對啟閉機進行全面檢查，各部位潤滑情況是否良好，螺栓有無松動。電動啟閉時檢查電源線路是否接通，開關是否良好。
首先說說看這種手搖啟閉機，手搖啟閉機又稱為手動螺桿式啟閉機它是一種采用于人力操作的平面閘門啟閉機設備，手動螺桿啟閉機具有自鎖功能,閘門可停留在_位置。
